1TR210手持式粗糙度儀 特點和應用方向
產品簡介:
TR210手持式粗糙度儀適用于生產現場,科研實驗室和工廠計量室。可測量多種機加工零件的表面粗糙度,根據選定的測量條件計算相應的參數,在液晶顯示器上清晰地顯示出來。TR210手持式粗糙度儀給出的參數符合GB/T 3505-2000《產品幾何技術規范 表面結構 輪廓法 表面結構的述語、定義及參數》。
2TR210手持式粗糙度儀 產品參數
產品特點:
1、多參數測量:Ra、Rz、Rq、Rt
2、高精度電感傳感器
3、RC、PC- RC、GAUSS、D-P四種濾波方式
4、符合ISO和GB標準
5、段碼液晶顯示器,具有背光功能
6、機對話,界面直觀、操作極其簡單
7、采用DSP芯片進行控制和數據處理,速度快,功耗低
8、內置鋰離子充電電池及控制電路,容量高、無記憶效應,充電時間短,連續工作時間長,大于20小時
9、機電一體化設計,體積小,重量輕,使用方便快捷
10、帶有測值存儲功能及存儲數據查詢
11、內置標準RS232接口可連接時代TA220s打印機,可打印全部參數
12、具有自動關機、多種提示說明信息
13、可選配曲面傳感器、小孔傳感器、深槽傳感器、測量平臺、接長桿等附件.

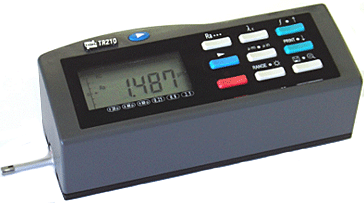

TR210手持式粗糙度儀
技術參數:
|
型號 |
TR210 |
|||
|
測量參數 |
Ra、Rz、Rq、Rt |
|||
|
取樣長度 |
0.25mm,0.8mm,2.5mm三擋可選;評定長度中含有5個取樣長度(5L) |
|||
|
測量范圍 |
Ra:0.025-12.5(µm) |
|||
|
量程范圍 |
160μm |
|||
|
觸針角度 |
90° |
|||
|
導頭縱向半徑 |
45mm |
|||
|
針尖材料 |
金剛石 |
|||
|
針尖半徑 |
5μm±1μm |
|||
|
觸針測力 |
4mN(0.4gf) |
|||
|
最大驅動行程 |
18mm/0.71inch |
|||
|
驅動速度 |
測量時 |
當取樣長度= 0.25mm |
Vt=0.135mm/s |
|
|
當取樣長度= 0.8mm |
Vt=0.5mm/s |
|||
|
當取樣長度= 2.5mm |
Vt=1mm/s |
|||
|
返回時 |
V=1mm/s |
|||
|
示值誤差 |
不大于±10% |
|||
|
示值變動性 |
不大于6% |
|||
|
測量量程范圍和分辨力 |
測量范圍 |
分辨力 |
||
|
±20μm |
0.01μm |
|||
|
±40μm |
0.02μm |
|||
|
±80μm |
0.04μm |
|||
|
外形尺寸 |
140mm×52mm×48mm |
|||
|
重量 |
約440g |
|||
|
標準配置 |
主機、標準傳感器、電源適配器、改錐、RS232通 訊電纜、傳感器護套、可調支架、Ra值標準樣板。 |
|||
