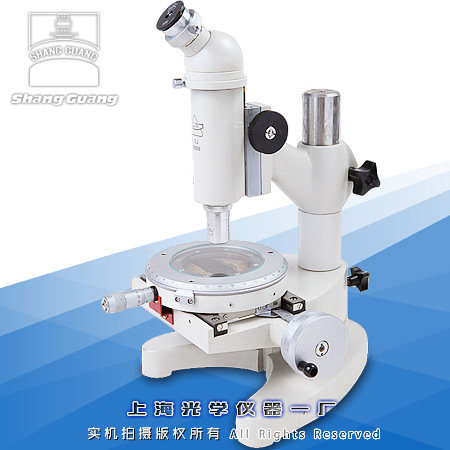

115J測量顯微鏡 特點和應用方向
15J測量顯微鏡是光學儀器計量儀器之一，它的結構簡單，操作方便，使用范圍極廣，主要用途如下：①直角坐標中測定長度，例如測定孔徑、基面距離、刻線寬度、鍵槽寬度、狹縫寬度、瞳孔外圓直徑等。②轉動度盤測定角度，例如對刻度盤，樣板、量規、鉆孔模板及幾何形狀復雜的零件進行角度測量。③用作觀察顯微鏡，以比較法檢查工作表面光潔度，簽定冶金工業的礦石標本。檢定印刷照相制版，檢驗紡織纖維等。總放大倍數：25X-100X
標簽：顯微鏡|測量顯微鏡|手輪測量顯微鏡|測量顯微鏡15J
標簽：顯微鏡|測量顯微鏡|手輪測量顯微鏡|測量顯微鏡15J
215J測量顯微鏡 產品參數
|
1 |
光學系統規格 |
目鏡 |
10X 帶十字尺 焦距：25.00mm |
||
|
物鏡 |
2.5X/0.08 焦距：43.40mm |
10X/0.25 焦距：17.13mm |
|||
|
顯微鏡放大倍數 |
25X |
100X |
|||
|
工作距離 |
58.84mm |
7.81mm |
|||
|
視場直徑 |
5.60mm |
1.40mm |
|||
|
2 |
測量工作臺讀數裝置主要規格 |
X軸移動測量范圍 |
50.00mm |
||
|
Y軸移動測量范圍 |
13.00mm |
||||
|
測微器分度值 |
0.01mm |
||||
|
測量臺轉動范圍 |
不限 |
||||
|
測量臺刻度盤分度范圍 |
0º ～ 360º |
||||
|
測量臺刻度盤之分度值 |
1 º |
||||
|
測量臺刻度盤游讀數示值 |
6′ |
||||
|
3 |
測量精度 |
儀器示值誤差 |
±（5+L/15）微米 L—被測件長度(mm) |
||
|
儀器示值誤差 |
包括測量誤差與儀器系統誤差 |
||||
|
環境溫度變化 |
(20 ± 3) ºC |
||||
|
4 |
儀器主要尺寸及重量 |
測量臺與物鏡間最大距離 |
80mm |
||
|
測量工作臺直徑 |
120mm |
||||
|
儀器外形尺寸 |
325 × 262 × 220 （mm） |
||||
|
包裝尺寸 |
375×285×250（mm） |
||||
|
儀器重量 |
10.5kg |
||||
315J測量顯微鏡 成套件
1、產品成套件：
| 序號 |
名稱 |
單位 |
數量 |
|
1 |
顯微鏡主機 |
臺 |
1 |
|
2 |
物鏡：2.5X 10X |
只 |
各1 |
|
3 |
產品說明書 |
本 |
1 |
|
4 |
產品裝箱單 |
份 |
1 |
|
5 |
產品合格證 |
份 |
1 |
|
6 |
產品保修卡 |
份 |
1 |
2、選購件：上光源、下光源
